商品名称：东震三号

所属厂家：东震原装正品 - 可以论坛认证

包装配置：官方全套配置(东震三号主机.12张DVD光盘.28条数据线)。

使用方式：独立使用

保修方式：主机一年包换

主要功能：
 1.快速侦测，让你知道什么是秒测。
 2.操作简单，就算你从来没有接触过，也很容易学会。
 3.支持MTK、展讯、SI、安凯、英飞凌、飞利浦、SKY、ADI、高通。
 4.可对手机进行读、写、格式话、改串号、读电话本、解锁、解密等功能。
 5.包含示波器功能，让你在手机维修方面如虎添翼，省更多，赚更多。
 6.支持MTK、展讯CPU系列机型IMEI更改。
 7.可以提取手机内的电话本。
 8.完美的扩展性，可支持各种厂家的原产平台、自主开发平台。
 9.有一定软件基础后，甚至可以用三号来处理三星、摩托、LG等国外品牌机软件问题。

特色服务：

 1.凡是在本店订购东震仪器的用户，我们可以直接帮你开通东震的高级会员，不需要经过繁琐的认证程序，也不需要长时间的排队等候。

 2.开通高级会员后，成为论坛VIP会员，威望提升，金钱增加，方便下载论坛资源。

 3.优秀的技术支持，维修一线的技术人员专门为你解答。(市场很多经销商都不懂技术，懂的也只是一些理论，遇到突发情况却无法解决，很多人买了都不会用，或者使用的过程中遇到的问题无法解决，所以购买这个一定要考虑清楚。)

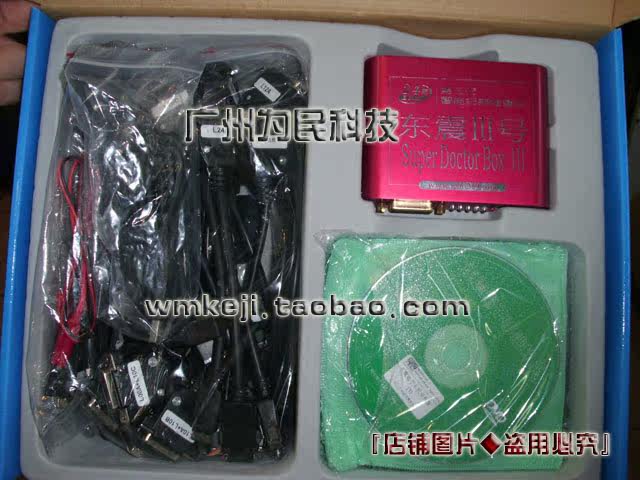

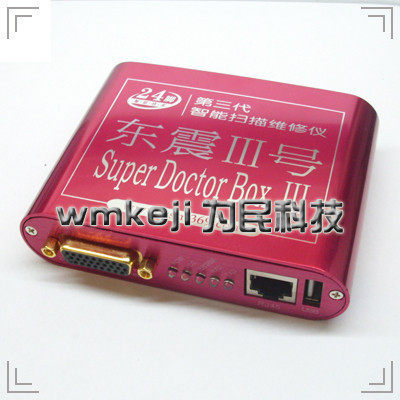

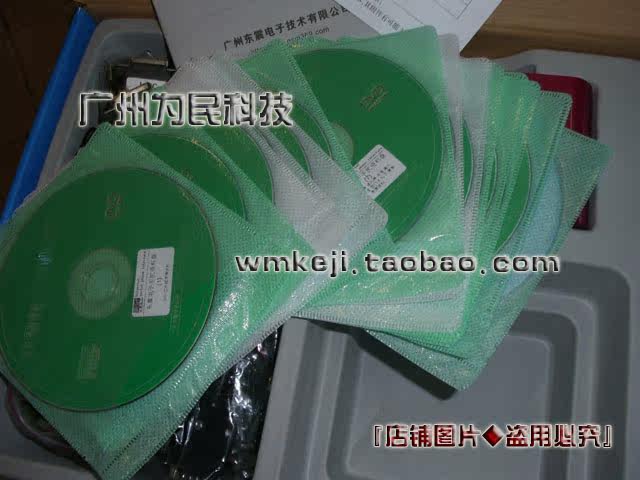

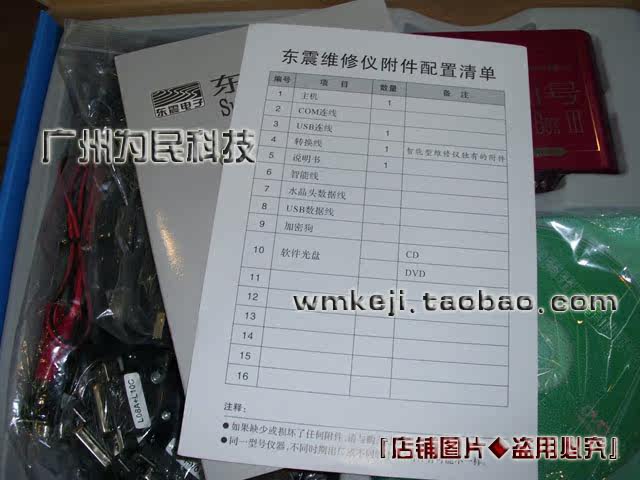

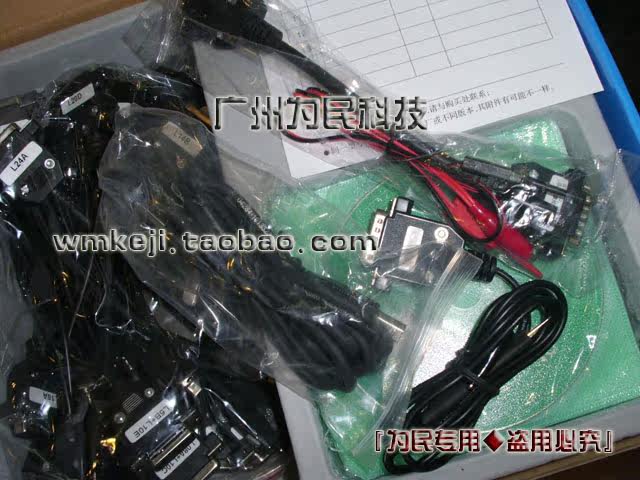

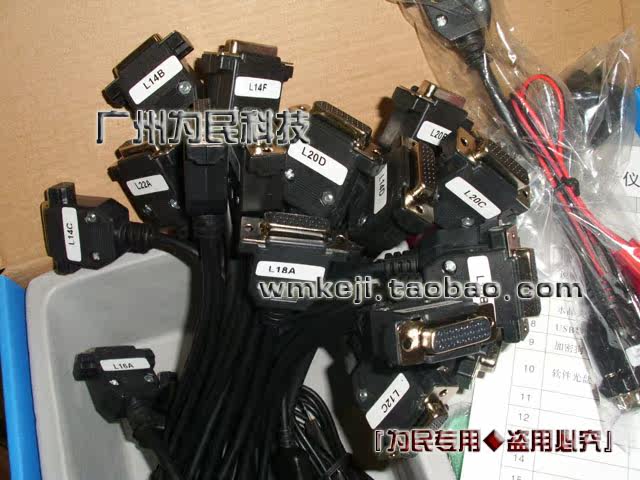

开箱实拍：

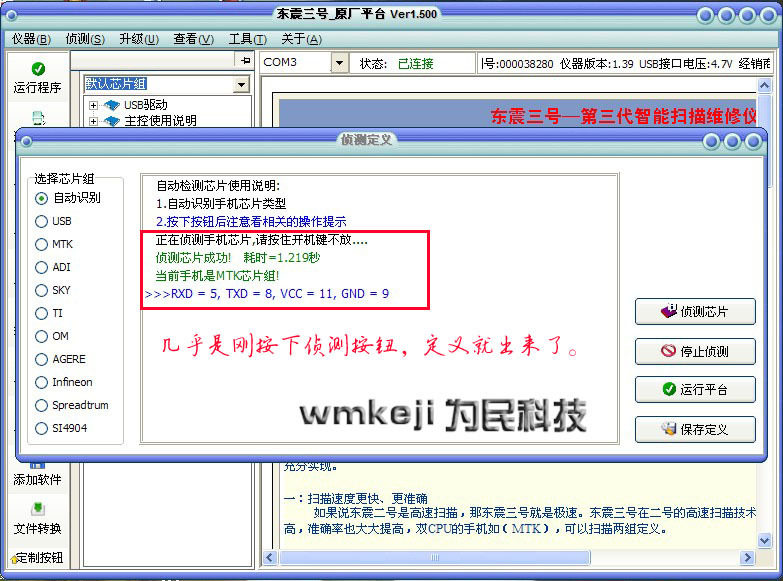

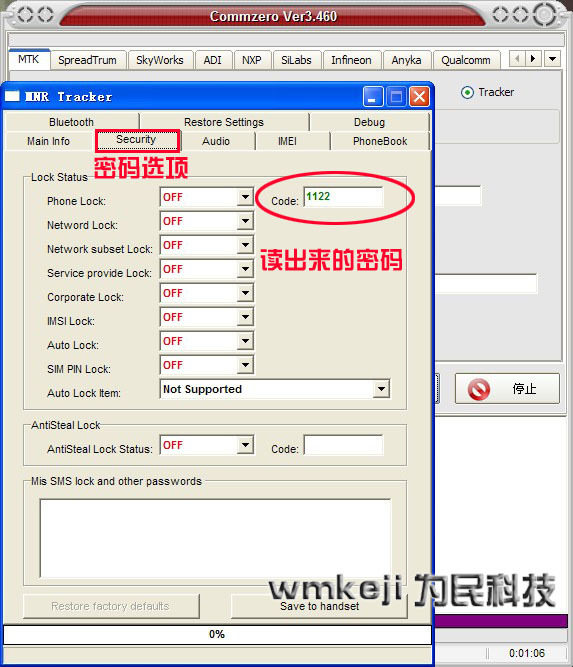

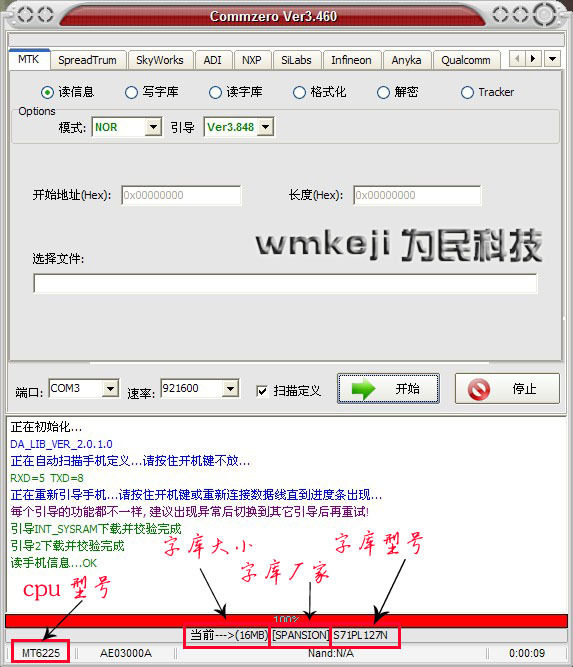

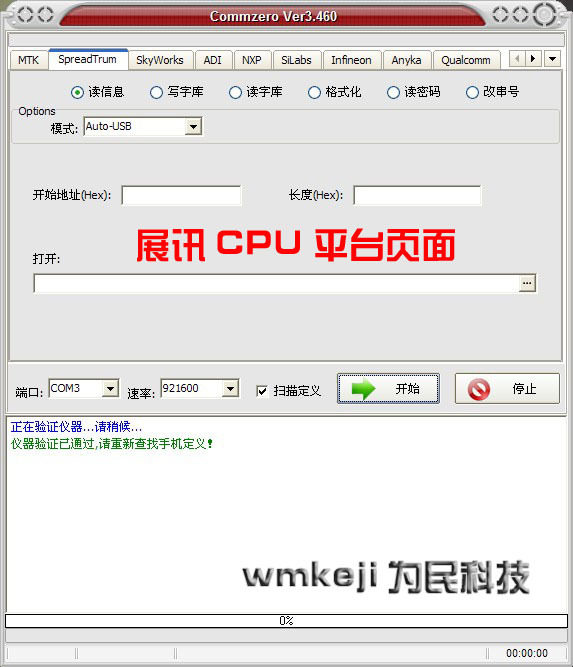

平台截图：

下列信息是广州东震电子对仪器性能的描述

一：仪器介绍

● 第一台软硬兼备的手机维修仪
● 第一台拥有多功能数字储存示波器的仪器
● 第一台完全软件控制的数字示波器
● 第一台自动量程转换的数字示波器，包括电压测试
● 第一台高速USB扫描D+、D-,并且可同时扫描出设备的PID、VID
● 高速手机定义扫描TXD、RXD、GND、VCC等，攘括目前所有芯片

　　全功能，第一台软硬件结合的手机综合维修仪---东震三号诞生，她标志着手机维修仪全面进入第三代。被国外垄断半个世纪的“数字储存示波器”的核心技术画上句号。超低价格，再加上高速手机定义扫描，即是USB扫描也是短短几秒钟！使她的性价比位居颠峰！自主开发的手机维修平台功能不断强大！

　　高速USB-HOST，使得高速的USB扫描得以实现，不仅侦测USB的D+、D-，还可以把USB设备的VID、PID读出。VID和PID是USB设备的唯一识别码，这样USB侦测的准确性就是100%。

　　东震三号，巧妙的将高速A/D转换和USB2.0全速设备镶嵌到仪器，高速采样和高速传输无瓶颈，使得“数字储存示波器”功能充分实现。

一：扫描速度更快、更准确
　　 如果说东震二号是高速扫描，那东震三号就是极速。东震三号在二号的高速扫描技术基础上，继续优化，不但速度继续提高，准确率也大大提高，双CPU的手机如（MTK），可以扫描两组定义。

二：USB扫描-->快、准、简单
　　 对于展讯6600M的手机，只要连好手机，点扫描即可，扫描时间小于10秒，同时把VID、PID读出（VID和PID是USB设备的唯一识别码）准确率100%，BOOT脚自动设置好，真正傻瓜操作。还支持扫描所有USB设备的仪器，不仅仅是手机。

三：自主平台功能更强大
　　 中央一直强调，提高技术含量“中国制造”的唯一出路，东震电子在软件开发上取得突飞猛进成果，解MTK共8种以上的加密方式，展讯芯片也支持6600D/6600E/6600M等，并且脚步时刻没有放松，以实际行动报答用户厚爱。

四：开创先进的电源控制系统
　　全国首创电源极性自动切换技术，电源夹不分正负，自动转换。先进的手机供电保护系统，过流保护反应时间可以达到微秒级，绝对不会损坏手机，5V和3.9V自动切换，全面满足不同手机供电。

五：尾插全面分析，侦测充电脚
　　可以全面了尾插状态，也可通过仪器方便侦测充电脚，制作手机充电器，带来维修附加收益。

六：数字储存示波器，更先进
　　 突破国际技术封锁，数字储存示波器功能更多，全软件控制、自动量程转换等，详细请看示波器性能指标。

具体性能指标如下：

1：自定义性能指标：

自定义	输入/输出	说明（PIN1-PIN24每个都可以提供以下功能）
RXD	IN	数据输入，支持1.8V/3.3V/5V，可以设置上下拉
TXD	OUT	数据输出，支持1.8V/3.3V/5V，可以设置上下拉
RTS	OUT	请求发送，可以设置上下拉
CTS	IN	清除发送，可以设置上下拉
DSR	IN	数据设备高就绪，可以设置上下拉
DTR	OUT	数据终端就绪，可以设置上下拉
USB D-		USB数据线DATA-，兼容USB2.0协议
USB D+		USB数据线DATA+，兼容USB2.0协议
VCC		提供大于1A的开机电流，同时具有过流保护，过流响应时间10US（可编程）
GND		能承受大于1A的灌电流
高电平		提供20MA的恒流源，可以做为开机线、USB VCC等，即使设置错也对手机无影响
低电平		提供20MA的恒流灌电流，可以做为开机线、即使设置错也对手机无影响
上下拉		提供两组上拉和两组下拉（10K、2K）电阻，如：OM芯片需要上拉

2：自动扫描性能指标

扫描芯片	扫描时间	扫描范围	说明
MTK	1秒	VCC、GND、RXD、TXD	除去平台和仪器通信时间,实际扫描小余1S
ADI	2秒	VCC、GND、RXD、TXD、开机线	ADI大部分只要1S，个别新的芯片需要2S
SKY	4秒	VCC、GND、RXD、TXD、API、开机线	API线是解锁改串的短路线
TI	2秒	VCC、GND、RXD、TXD	支持新旧两种TI芯片组
飞立莆/OM	2秒	VCC、GND、RXD、TXD	OM扫描可以自动设置上拉
AGERE	2秒	VCC、GND、RXD、TXD	支持新旧两种协议
展讯/Spread	5秒	VCC、GND、RXD、TXD、BOOT	可以自动扫描BOOT脚
英飞凌/infineno	5秒	VCC、GND、RXD、TXD	如果有使用CTS、RTS，可将设置为GND即可
展讯USB	小于10秒	VCC、GND、D+、D-、BOOT	全自动，不需要先设置任何东西
其他USB	小于10秒	VCC、GND、D+、D-	可扫描所有USB设备的仪器，不仅仅是手机

3：仪器输入/输出接口

仪器输入/输出接口	说明
USB输入　　　（输入）	内置（一分四）USB_HUB：A路：USB转换COM（最高速率B921600） 　　　　　　　　　　　 B路：自己定义USB通道 　 　　　　　　　　　　C路：外部扩展USB，在仪器前面板 　　　　　　　　　　　 D路：数字储存示波器,专用通道
PIN26智能接口（输出）	PIN1-PIN24为智能信号线输出，24脚全驱动，提供功能查看自定义功能说明 PIN25/PIN26：为转接线提供正负电源，用于扫描，其极性自动转换
标准水晶口　 （输出）	完全兼容东震电子所有仪器的水晶头接口传输线
扩展USB　　　（输出）	用户可以插U盘等等所有的USB仪器

4：数字储存示波器性能指标

名称	参数	说明
输入阻抗	10MΩ	理论上输入越大越好，但是太大抗干扰能力会变差
输入电压范围	0-5V	测试手机0-5V就够了，外接衰减理论上是无穷大
输入灵敏度	0.02V	0.02V的灵敏度已经足够高了
输入带宽	10MHZ	输入带宽是仪器的重要指标之一，体现了仪器的硬件性能
最高采样频率	5MHZ	最高采样频率是仪器重要指标之一，反映A/D转换的速度
最高分辨率	12位（1024）	最高分辨率，反映了波形的真实度和清晰度
同步方式	自动	本仪器使用自动同步方式，不需要手动调节
触发方式	自动	触发方式反映了仪器捕捉波形的能力
交直流转换方式	软控制，硬转换	软控制，硬转换是由软件通过干簧管控制电路切换的方式
量程挡位切换方式	手/自一体化	这是唯一由东震电子开发的技术，仪器根据信号调整量程
扫描时间切换方式	软件控制	通过软件控制硬件的关键技术
扫描时间范围	50us-0.5s	反映了仪器捕捉信号频率的能力
波形储存时间	无限制	可以录制波形，录制时间和你电脑硬盘容量有关
波形失真度	1%	任何示波器都有失真现象，体现了显示波形与真实波形的关系
通信方式	USB2.0全速	数字示波使用专用通道，高速采样和高速传输无瓶颈
